Tips & tricks: AutoCAD

Werken met coördinatensysteem

WCS

Het World Coordinate System is een punt die vastligt in de tekening, deze kan men niet wijzigen, wanneer men een lege tekening start en bvb een lijn tekent vanaf 0,0 naar 100,0, dan vertrekt deze lijn vanuit het WCS.

UCS

Een User Coordinate System kan men aanmaken relatief tov het WCS, de voordelen van het gebruik van een UCS zijn niet te onderschatten, in onderstaand voorbeeld heeft men al een gedeelte van een tekening afgewerkt tov het WCS, maar om bvb het aanzicht ernaast te tekenen kan het handig zijn om een UCS aan te maken, zodat men niet hoeft te herrekenen naar een punt die op dat moment onbelangrijk is.

Werken met coördinatensysteem

Op het tabblad view bevindt zich een panel Coordinates, mogelijks dient u deze zichtbaar te maken via rechtermuisklik op het tabblad ViewShow panelsCoordinates)

Er zijn verschillende opties om het nulpunt tijdelijk te verleggen, maar de functie waarmee je normaal 99% van de mogelijkheden mee kunt uitvoeren is de optie 3 Point waarmee u eerst het nulpunt bepaald, dan de richting van de X-as, en dan de richting van de Y-as aangeeft.

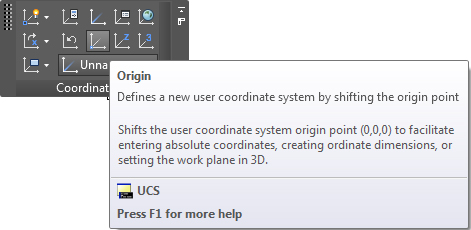

In de meeste gevallen volstaat de functie Origin, waarbij u enkel het nieuwe punt dient aan te klikken of in te geven.

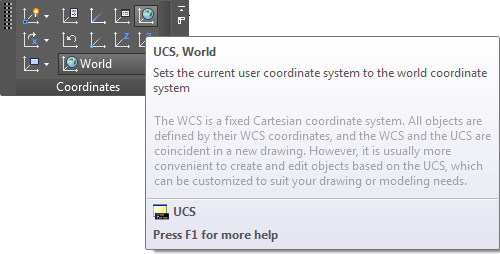

Wenst men het WCS opnieuw te activeren, dan kan men de functie UCS World activeren.
